KA-52
KA-52

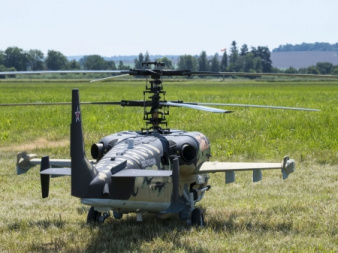

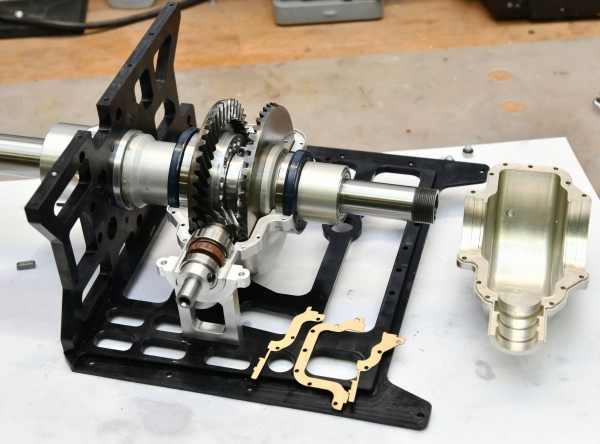

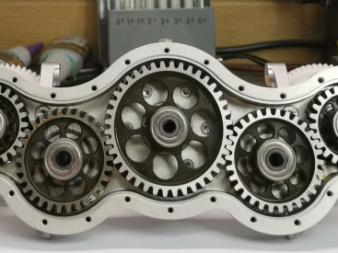

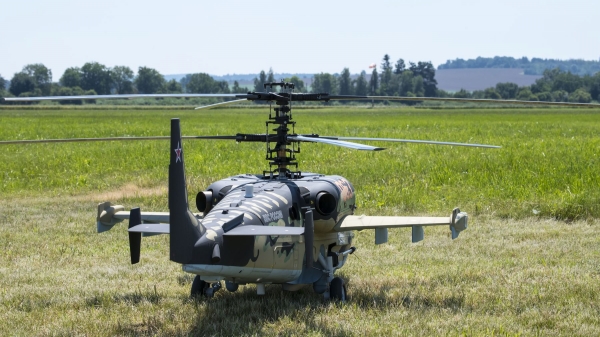

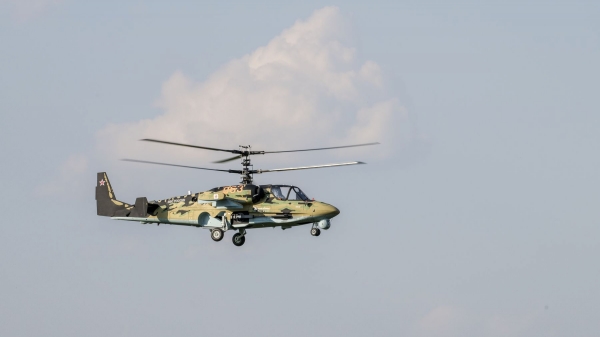

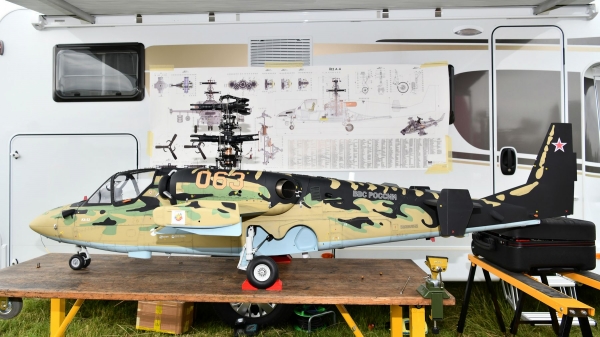

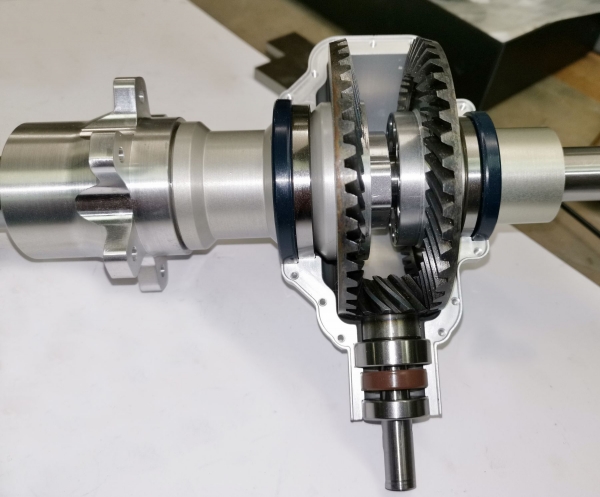

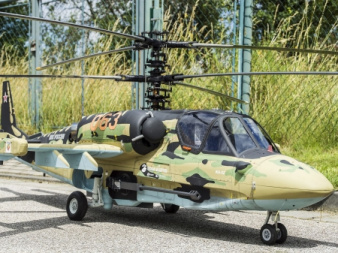

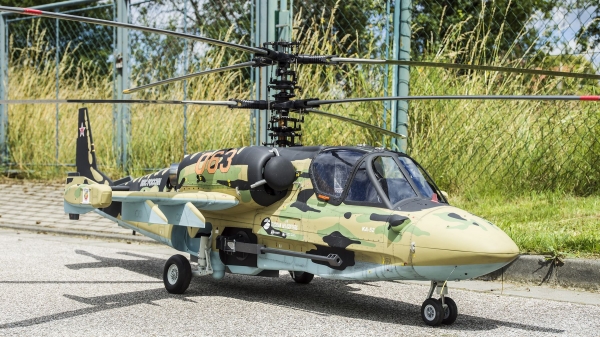

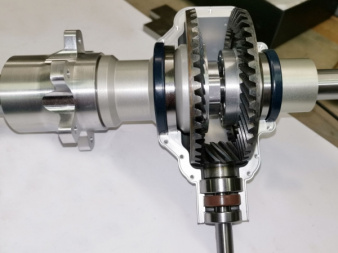

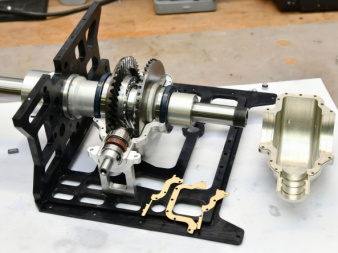

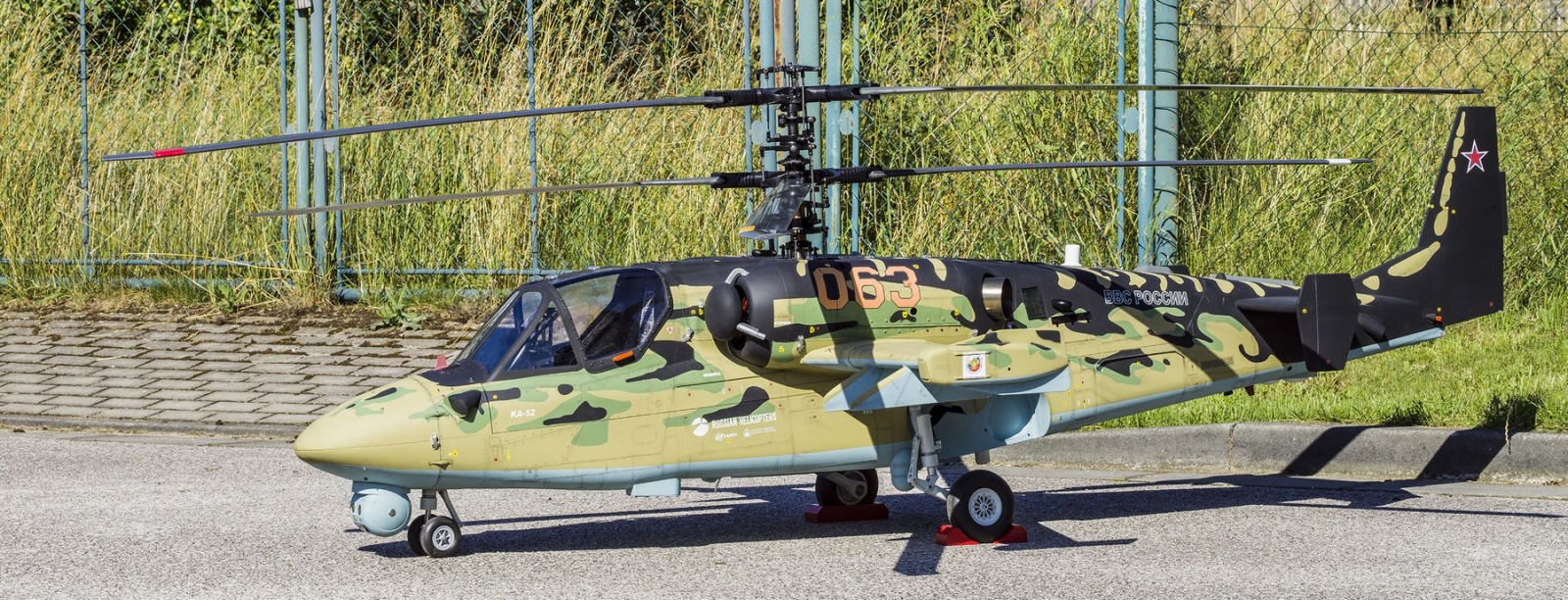

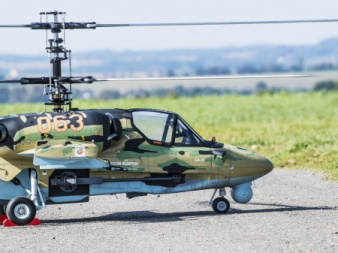

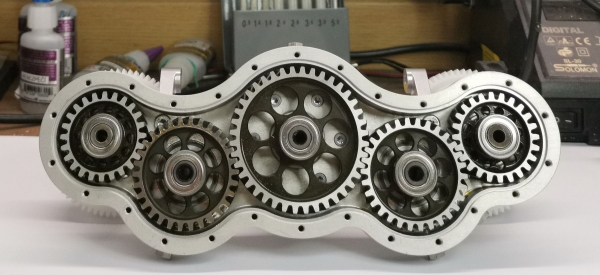

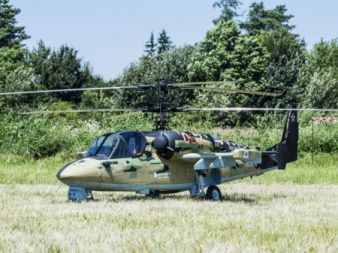

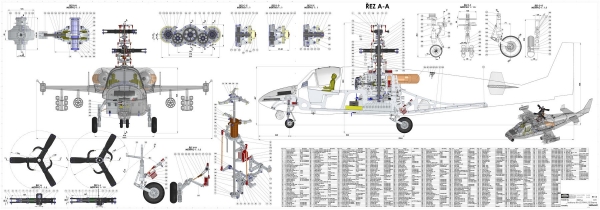

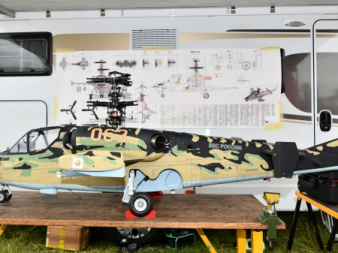

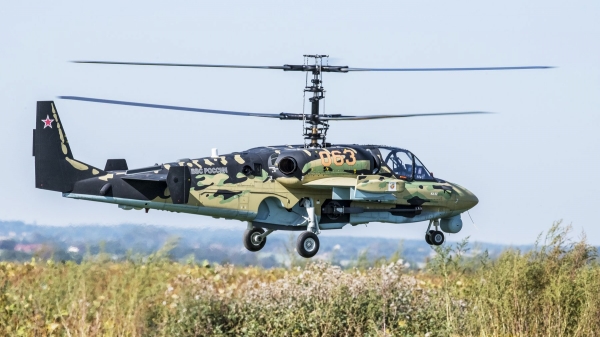

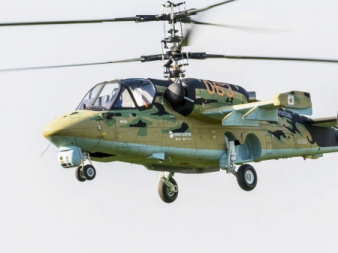

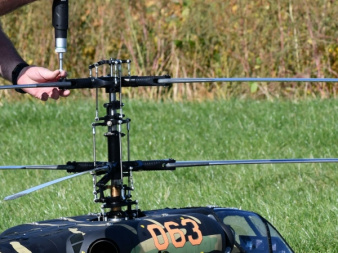

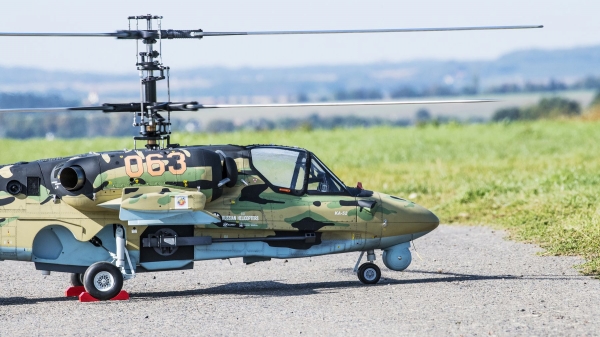

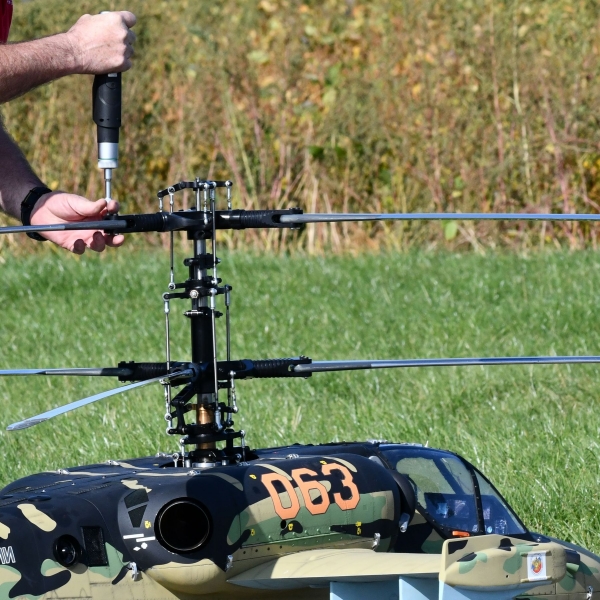

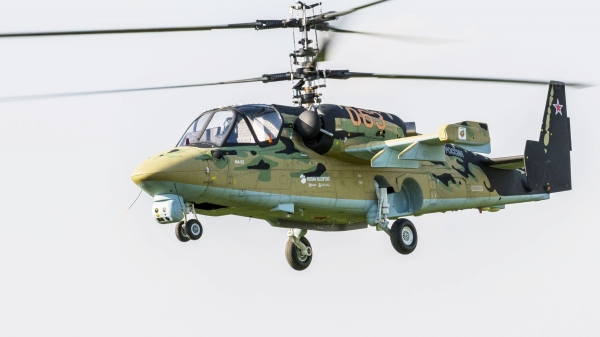

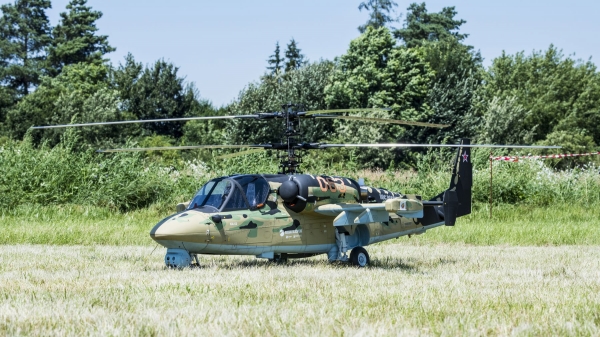

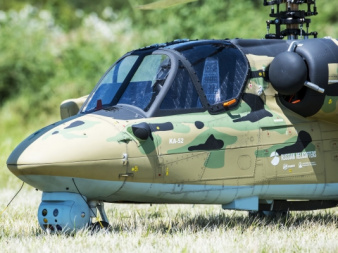

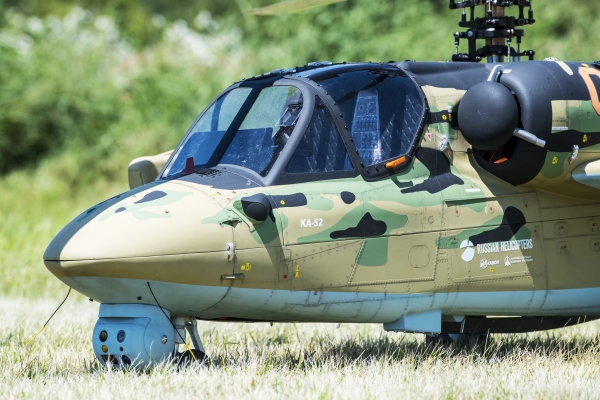

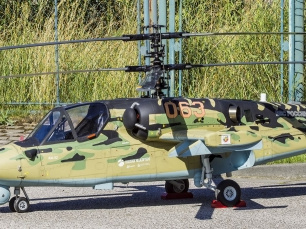

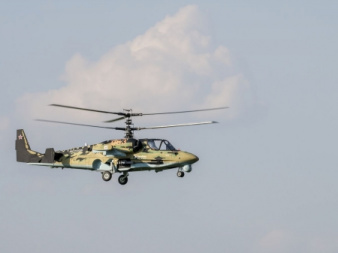

Это русский боевой вертолет, ставший образцом третьей собственной конструкции вертолета с соосными несущими винтами. Сама конструкция представляла техническую проблему из-за сложности соосного винта, а также привода с двумя турбинами, соединенными соединительной коробкой передач с наклонными закаленными и шлифованными зубьями в масляной ванне. В масляной ванне также работает раздаточная коробка лопастей несущих винтов ... Вертолет построен в масштабе 1 : 5,6. Длина составляет 2524 мм, ширина 1400 мм, высота 900 мм, вес 24,5 кг, два несущих винта Ø 2600 мм.

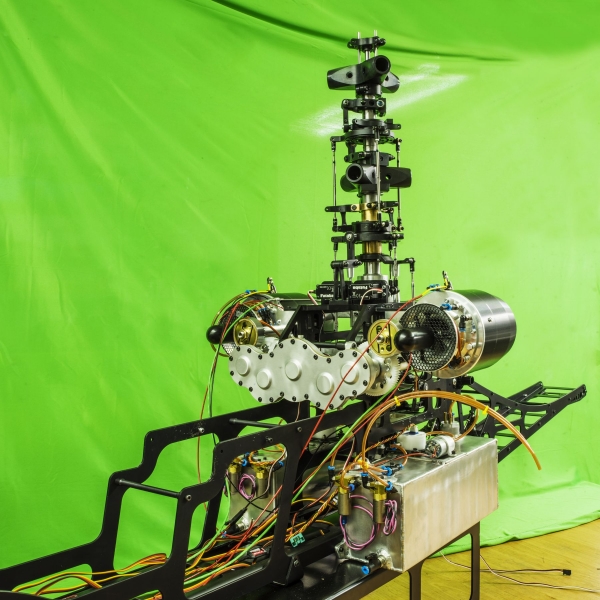

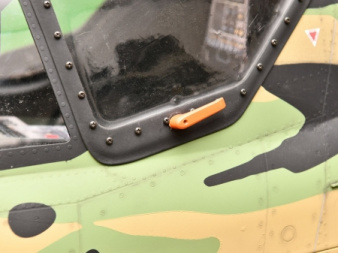

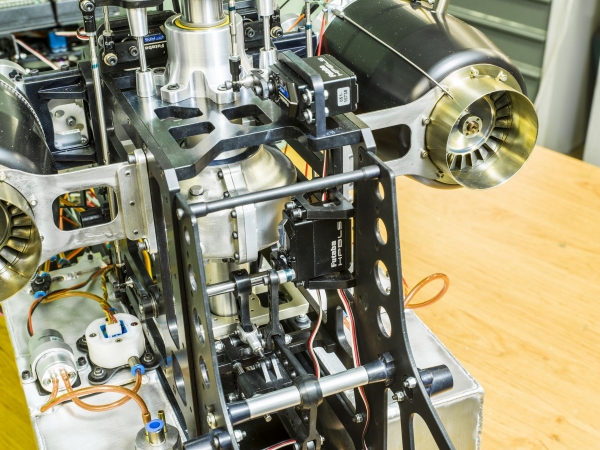

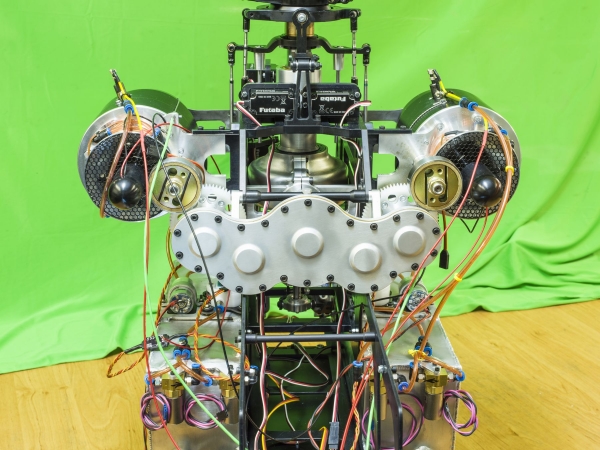

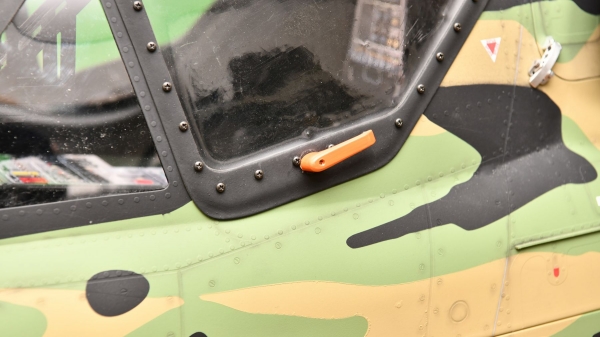

Привод обеспечивается двумя турбинами Jakadofsky 2x 6 кВт при 100 000 об/мин. Обороты несущего винта 880 об/мин. Топливо керосин Jet A1. Все подчинялось самому низкому весу. Фюзеляж вертолета выполнен из углеродных волокон, несущая конструкция из высокопрочного Al сплава 7075, выхлопные трубы и тяга из титана. Самый длинный вал ротора Ø 20x630, просверленный по всей длине из материала 14220, цементированный и шлифованный. Бортовая электроника 8,4 В, приемник, передатчик и телеметрия компании Jeti. Сервоприводы компании Futaba HPS H700 44 кг/см и HPS A700 74 кг/см.
