Popis produktu

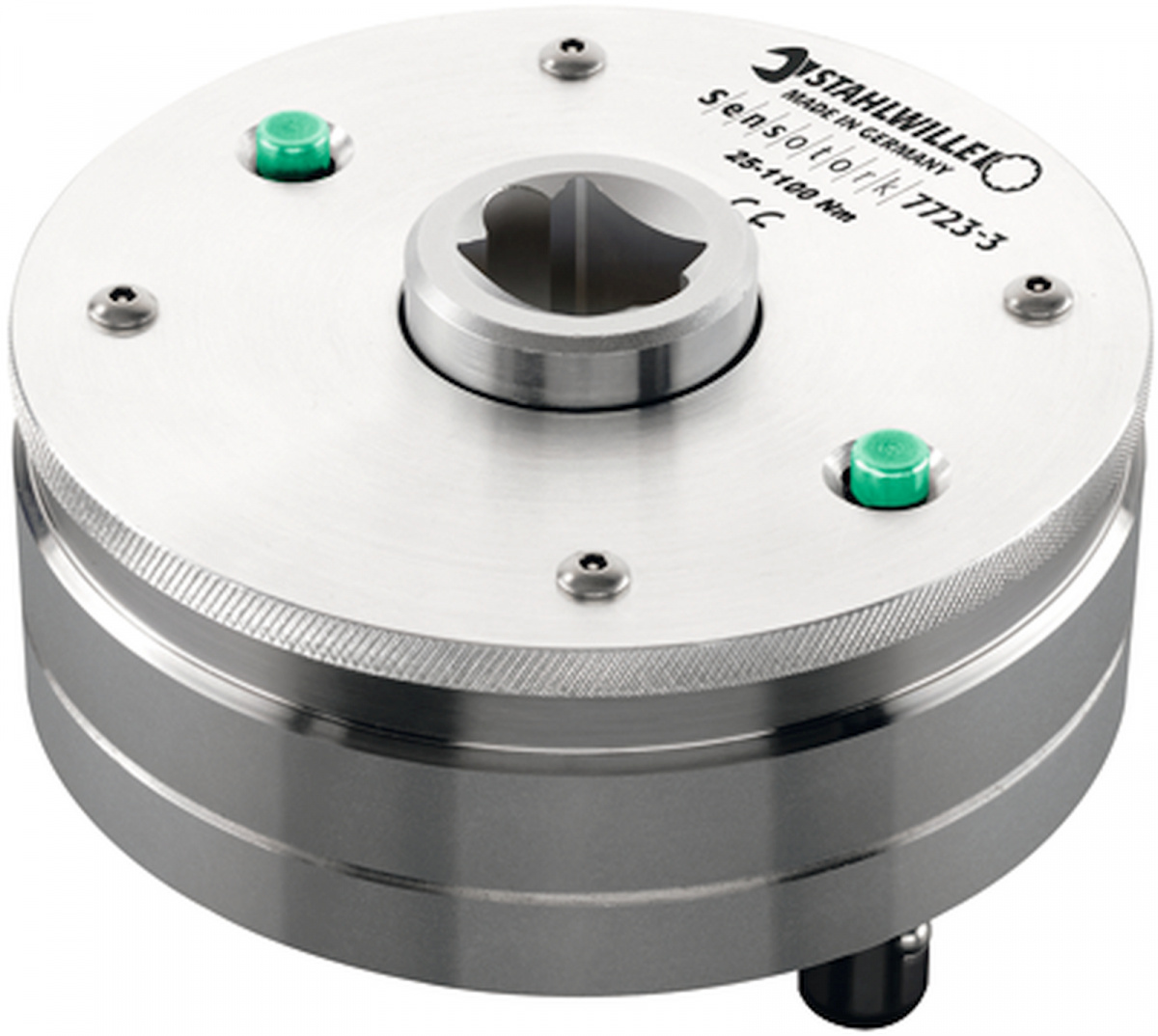

Snímače měřených veličin Patentovaný, pro kalibraci momentových klíčů a momentové roubováky, vysoká přesnost snímání měřených hodnot a jejich digitalizace přímo ve snímači. Necitlivost vůči příčným silám působícím hlavně v ploe zabudování. Pouitelné jako součást kalibračních zařízení. S certifikátem. Dodává se v pevné krabici z umělé hmoty. Měřící rozsah podle odchylky ukazování snímače měřené hodnoty
Produktové číslo: 7721-0
Výrobce: Stahlwille
Specifikace
Varianty
| Číslo | Skladem | Č. | Odchylka zobrazení± 1 % měřené hodnoty | Odchylka zobrazení± 0,5 % měřené hodnoty | Odchylka zobrazení± 0,25 % měřené hodnoty | O mm |
a " |
R g |
R gs boxem |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 7721-0 | 0 | 7721-0 | 0,2-10 N·m; 0,15-7,4 ft·lb; 1,8-88,5 in·lb | 1-10 N·m; 0,74-7,4 ft·lb; 8,9-88,5 in·lb | 2-10 N·m; 1,5-7,4 ft·lb; 17,7-88,5 in·lb | 120 | 1/4 | 1735 | 2411 |
|
| 7721 | 0 | 7721 1 | 0,2-10 N·m; 0,15-7,4 ft·lb; 1,8-88,5 in·lb | 1-10 N·m; 0,74-7,4 ft·lb; 8,9-88,5 in·lb | 2-10 N·m; 1,5-7,4 ft·lb; 17,7-88,5 in·lb | 120 | 1/4 | 1735 | 2411 |
|
| 7722 | 0 | 7722 | 2-100 N·m; 1,5-74 ft·lb; 18-885 in·lb | 10-100 N·m; 7-74 ft·lb; 89-885 in·lb | 12-100 N·m; 9-74 ft·lb; 106-885 in·lb | 120 | 3/8 | 2486 | 3223 |
|
| 7723 - 1 | 0 | 7723-1 | 4-200 N·m; 3-148 ft·lb; 35-1770 in·lb | 20-200 N·m; 15-148 ft·lb; 177-1770 in·lb | 40-200 N·m; 30-148 ft·lb; 354-1770 in·lb | 120 | 1/2 | 2983 | 3605 |
|
| 7721-1 | 0 | 7721-1 | 0,4-20 N·m; 0,3-15 ft·lb; 3,5-177 in·lb | 2-20 N·m; 1,5-15 ft·lb; 18-177 in·lb | 4-20 N·m; 3-15 ft·lb; 35-177 in·lb | 120 | 1/4 | 1735 | 2411 |
|
| 7723-3 | 0 | 7723-3 | 25-1100 N·m; 18-812 ft·lb; 221-9736 in·lb | 110-1100 N·m; 81-812 ft·lb; 974-9736 in·lb | 220-1100 N·m; 162-812 ft·lb; 1947-9736 in·lb | 120 | 3/4 | 2998 | 3761 |
|
| 7724 - 1 | 0 | 7724-1 2 | 150-3000 N·m; 111-2214 ft·lb; 1328-26553 in·lb | 300-3000 N·m; 221-2214 ft·lb; 2655-26553 in·lb | 600-3000 N·m; 443-2214 ft·lb; 5311-26553 in·lb | 195 | 1 1/2 | 10500 | 12000 |
|
| 7723-2 | 0 | 7723-2 | 8-400 N·m; 6-295 ft·lb; 71-3540 in·lb | 40-400 N·m; 30-295 ft·lb; 354-3540 in·lb | 80-400 N·m; 59-295 ft·lb; 708-3540 in·lb | 120 | 3/4 | 3134 | 3745 |
|
